SPOT

SPOT

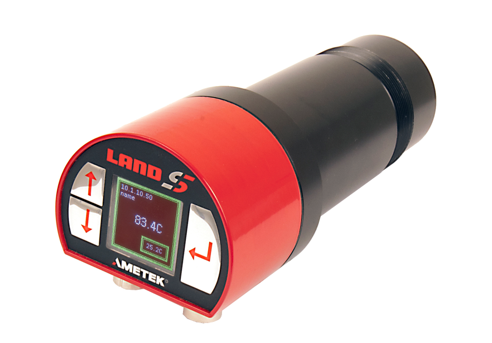

SPOT 是一系列功能齐全的高性能高温计，专用于固定的非接触式红外单点温度测量。具备各种工作波长范围和温度范围，可符合各种工艺要求。

  • 概述 +


    SPOT 高温计的设计可由一个人轻松进行安装，它将AMETEK Land 世界领先的红外温度测量技术集成到一个装置中， 安装及定位简单。

    强大的处理、通信和控制功能可为用户提供可靠的精确单点测量，从而优化他们的应用流程——帮助他们保持高产品质量并防止成本高昂的低生产效率。

    SPOT 高温计易于设置、操作直观，可通过设备在本地或通过自定义 SPOT 软件远程提供丰富的精确、可重复显示实时温度数据。

    SPOT 的一系列型号适用于 550-3500 °C/122-6332 °F 范围内的温度测量，可解决发电、铝、钢铁和工业加工等行业的各种工艺挑战。

    独立解决方案
    所有的元器件都集成在 SPOT 高温计中：不需要单独的处理器，设置和操作都很简单。直观的本地和远程接口可管理操作上复杂的处理功能，数字和模拟通信以及报警触点为标准配置。

    英国发明专利(Patent Number 专利号 GB2497609) 亮绿色和易于观察的脉冲 LED 照准模式确保了最佳聚焦和准确确认目标点的位置和大小。光学器件有一个电动焦点，可以轻松在高温计本地或通过以太网链接远程访问该焦点。

    更快、更精确的测量
    我们集成的电动聚焦和先进的目标对准技术可帮助您精确聚焦 SPOT 的高级红外光学器件，而“即取即用”设计可以更快速地为您提供准确、稳定的测量数据——减少维护时间并加快工艺调整。

    适合您的应用
    由于每位客户的应用各不相同，SPOT 产品系列可以根据特定的工艺挑战进行设计。SPOT 具有广泛的硬件、软件、附件和远传控制选项，可以精确地满足您的所有需求。

    AMETEK Land SPOT 高温计有多种型号可供选择。



    您知道吗？特殊应用可供查看…。
    您知道吗……特殊应用

  • 在线演示 +


    我们认为了解新 SPOT 温度计所取得突破的最佳方法是尝试使用在线 SPOT 模拟器。其具备实际设备的大多数功能：您可以设置在温度超出预定的测量范围时触发警报，并且对输出以及许多其他功能进行设置。该软件具备上下文相关在线帮助功能，在您点击它时提供各种设备功能的说明。

    Spot Simulator


  • 型号/规格 +


    型号 测量范围 单个 - 多个 波长 µm
    M100
    		 500 至 1800ºC 或 932 至 3272ºF 单一 1.0
    M100 F.O. 500 至 1800°C 或 932 至 3272ºF 单一 1.0
    M160 250 至 1600ºC 或 482 至 2912ºF 单一 1.6
    M160 F.O. 250 至 1600ºC 或 482 至 2912ºF 单一 1.6
    M210 50 至 1100°C 或 122 至 2012°F 单一 2.3
    R100 400 至 1800°C 或 752 至 3272°F 多个比率和单一 1.0 & 1.2
    R100 F.O. 400 至 1800°C 或 752 至 3272°F 多个比率和单一 1.0 & 1.2
    R160 250 至 1600°C 或 482 至 2912°F 多个比率和单一 1.0 & 1.5
    R160 F.O. 250 至 1600°C 或 482 至 2912°F 多个比率和单一 1.0 & 1.5
    R210 125 至 1100°C 或 257 至 2012°F 多个 - 比率和单一 2.1 & 2.4
    有关更多技术规格信息，请参阅下面文档部分中的特定产品指南。

  • Frequently Asked Questions +


    Question Answer

    Which wavelength should I choose?

    As a general rule for a monochromatic pyrometer (SPOT+ Mxxx), you should choose the shortest wavelength that is able to measure the required temperature, This is because the relationship between the intensity of infrared radiation and object temperature is strongest at short wavelengths, thereby reducing the uncertainty associated with changes in emissivity.

    For example, SPOT+ M100 (1.0 µm), M160 (1.6 µm) and M210 (2.3 µm) can all measure an object at 800 °C. However the M100 will give the most accurate measurement.

    Certain models have wavelengths are chosen to measure or to avoid specific spectral features. For example, the 3.9 µm wavelength of SPOT+ M390 is used to measure temperatures inside furnaces because flames do not emit radiation at this wavelength and so do not affect the measurement.
    When should I choose a ratio pyrometer?

    Ratio pyrometers measure the intensity of infrared radiation at two closely-spaced wavelengths. Instead of calculating the temperature from the absolute intensity, they use the relative intensity at the two measurements. This allows them to determine the temperature without an accurate knowledge of emissivity. They are less accurate than monochromatic ones in most situations, but they are ideal for three types of measurement:

    • The emissivity of the object is variable or unknown
    • A hot object is obscured by smoke or dust
    • A hot object does not fill the field of view

    The peak picker algorithm is especially valuable in ratio pyrometers as it allows the SPOT+ to make a useful measurement even if the object is occasionally obscured or outside the field of view.
    What is the smallest item I can measure with SPOT+

    SPOT+ measures a circular area whose size is determined by the field of view (FOV) and the distance between the pyrometer and the object. The FOV depends on the specific model and varies between 200:1 and 30:1. For a pyrometer situated distance D from an object, the spot size is

    S = D / FOV

    Therefore a SPOT+ M100 with FOV of 200:1 situated 1000 mm from an object will have a spot size

    S = 1000 / 200

        = 5 mm

    All conventional (non-fibre) models have a minimum focus distance of 300 mm so the minimum spot size varies between 1.5 mm and 10 mm. The fibre optic variants all have 100:1 FOV and minimum focal distance of 100 mm.

    SPOT+ Model   FOV Minimum spot size / mm
     M100  200:1         1.5
     M160  200:1  1.5
     M210  60:1  5
     M390  30:1  10
     R100  200:1  1.5
     R160  200:1  1.5
     R210  60:1  5
     AL  60:1  5
     AL LT  30:1  10
     GS  60:1  5
     MM  200:1  1.5
     All fibre optic 100:1   1.0
    Can I install SPOT+ in a hot environment?

    Most SPOT+ models are rated for use in temperatures up to 60 °C and will function to 70 °C with reduced accuracy. The optical head of the fibre optic models can installed in locations up to 200 °C provided the electronics are installed somewhere cooler.

    Water-cooled jackets are available which allow for installation in hotter locations up to 250 °C.
    What I/O is available?

    SPOT+ is designed for integration in a wide variety of industrial automation systems.

    High-speed Ethernet

    1. Webserver showing live data and visible camera image
    2. Modbus TCP/IP
    3. REST API
    4. EtherNet/IP

    Configurable analogue signals:

    1. 4-20 mA output
    2. Selectable: 4-20 mA output or relay
    3. Selectable: 4-20 mA input ordigital input

    Power can be applied either from a 24 V dc power supply or via Power over Ethernet. In most cases, this means a single cable can provide power and data connections.

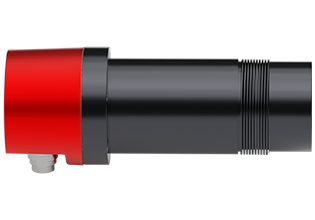

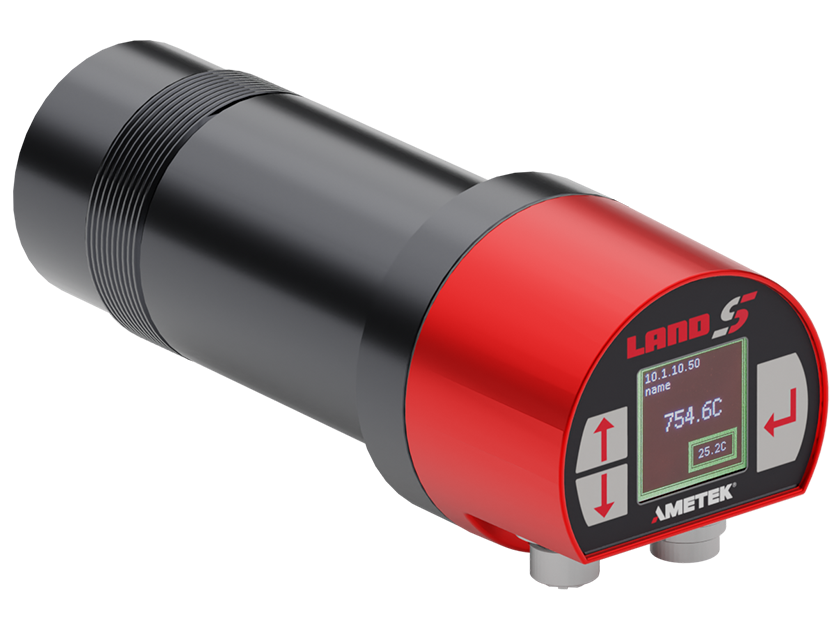

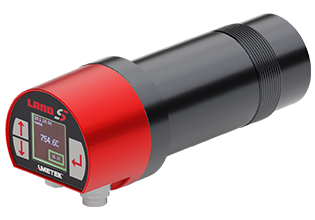

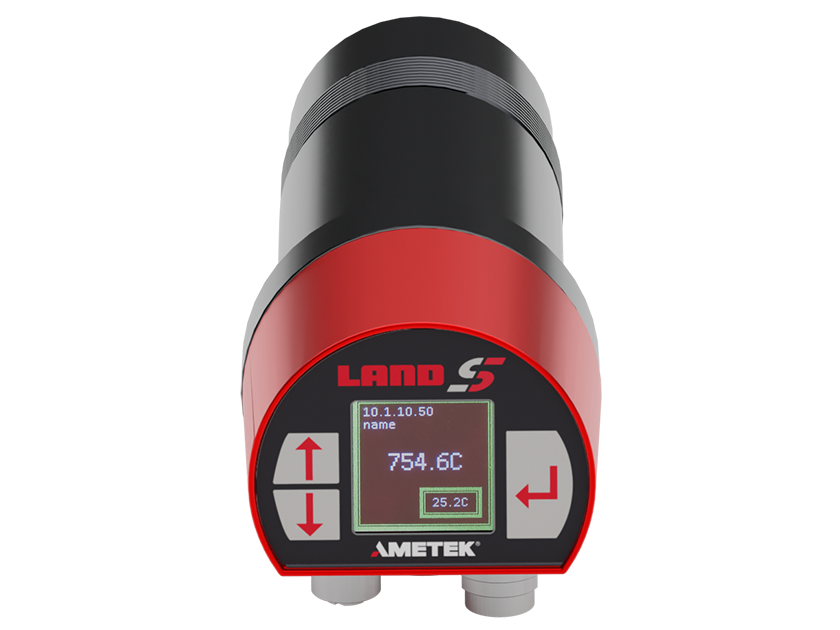

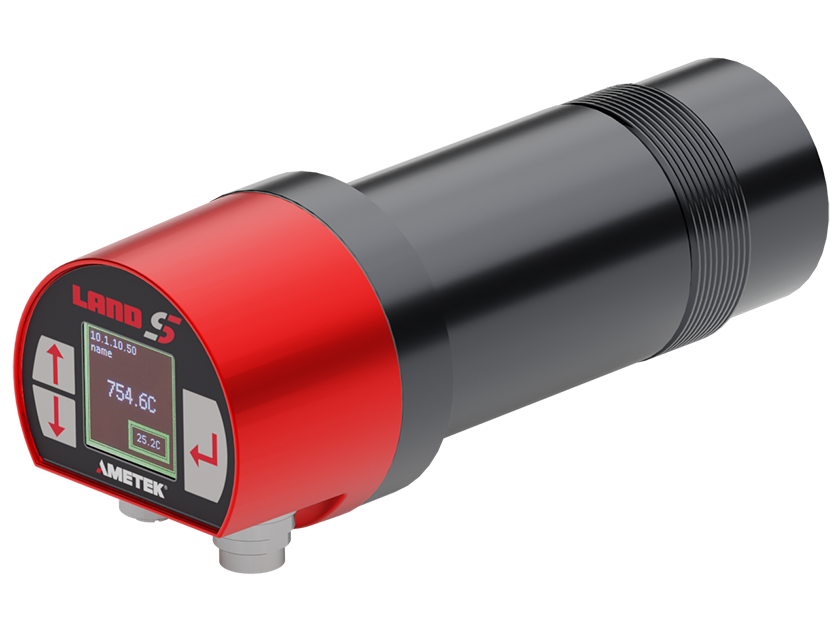

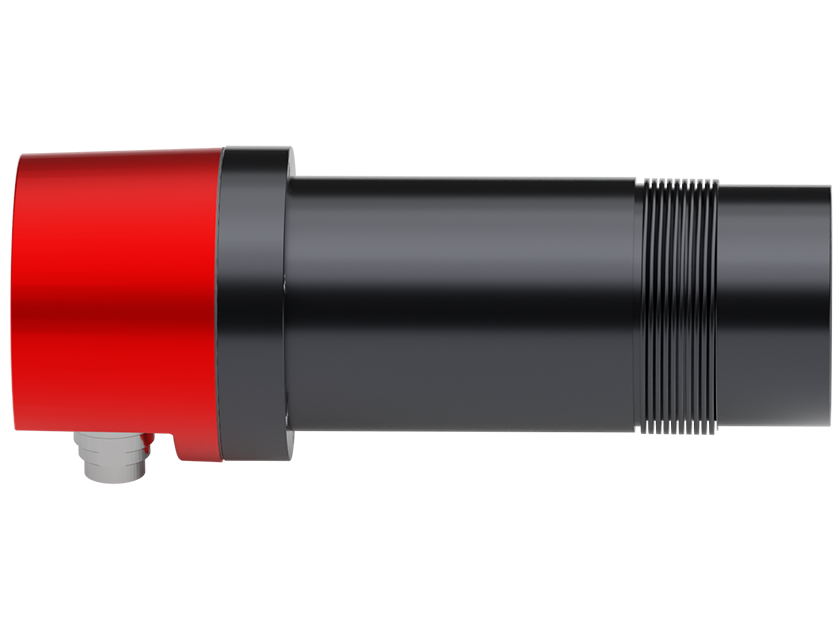

  • 360° View +



  • 视频 +

    • SPOT AL EQS 红外高温计
      SPOT AL EQS Demonstration Video https://youtu.be/kvu4B2bVr3I

      我们向您推荐 SPOT AL EQS - 一款先进的非接触式红外高温计，为铝挤压机出口、淬火和带材应用提供单一传感器的解决方案。

    • SPOT AL EQS 淬火速率
      SPOT AL EQS Quench Rates Video https://youtu.be/61zYFT_N9xY

      淬火速率是在铝材从加热器出口经过整个过程，直到抵达压制出口和淬火出口时计算的。

  • 应用 +



    单波长 - 单点温度测量
    型号
    		 应用
    		 测量位置
    M100   钢/铁
    热轧机
    玻璃
    金属锻造     		 钢铸机、剪切、再加热炉（天然气）
    粗加工机、细加工机
    熔炉、拱顶
    再热炉（天然气）、轧制环，锻压机
    M100 F.O.  玻璃
    锻造    		 炼油厂、流道
    锻造压制机
    M160 热轧机
    锻造
    热处理    		 预卷机、卷取机
    锻造压制机
    等离子氮化
    M160 F.O. 热处理/锻造 连续退火线、炉鼻
    M210 钢材冷轧 精轧机、镀锌、焊接预热

    多波长/单波长 - 比色和单点温度测量
    型号
    		 应用
    		 测量位置
    R100  热处理
    热轧机
    棒/条
    水泥/石灰     		 金属热处理、
    脚轮出料口、剪切、氧化皮去除机、粗加工器，细加工器
    Stelmor 输送机冷却器
    燃烧区
    R100 F.O. 多晶硅
    锻造
    热处理    		 反应炉
    锻造压制机
    感应淬火
    R160  热处理 渗碳、等离子氮化
    R160 F.O. 热处理 感应淬火
     R210   热处理 感应加热、楔形

  • +
